UNIDAD 2- DIBUJO PROYECTIVO

FORMATOS NORMALIZADOS
1. HOJA DE PAPEL PARA REALIZAR DIBUJO
  1. DIMENSIONES EN MILIMETROS
    1. 841 X 1189MM
    2. 594 X842 MM
    3. 420 X 594 MM
    4. 297 X 420 MM
    5. 210 X297 MM
    6. 148 X 210 MM
    7. 105 X 148 MM
    8. 74 X 105 MM
    9. 52 X 74 MM
    10. 37 X 74 MM
    11. 26 X 74
LINEAS NORMALIZADAS
1. CLASES DE LINEAS
  1. J. GRUESAS DE TRAZOS Y PUNTOS
    1. J1. INDICACION DE LINEAS O SUPERFICIES QUE SON OBJETO DE ESPESIFICACIONES O PARTICULAS
  2. F. FINA DE TRASOS
    1. F1. CONTORNOS OCULTOS
    2. F2. ARISTAS OCULTAS
  3. D. LLENA FINA (RECTA CON ZIGZAG)
    1. D1. NO SON LINEAS A TRAZOS Y PUNTOS
  4. K. FINA DE TRAZOS Y DOBLE PUNTO
    1. K1. CONTORNO DE PIEZAS ADYASENTES
    2. K2. POSICIONES INTERMEDIAS Y EXTREMOS DE PIEZAS MOVILES
    3. K3. LINEAS DE CENTRO DE GRABEDAD
    4. K4. CONTORNOS INICIALES
    5. K5. PARTES CITUADAS
  5. H. FINA DE TRAZOS DE Y PUNTOS GRUESOS EN LOS EXTREMOS Y EN LOS CAMBIOS DE DIRECCION
    1. H1. TRAZOS DE PLANTA DE CORTES
  6. E. GRUESAS DE TRASOS
    1. E2. ARISTAS OCULTAS
    2. E1. CONTORNOS OCULTOS
  7. G. FINAS DE TRASOS Y PUNTOS
    1. G1. EJES DE REBOLUCION
    2. G2. TRASOS DE PLANOS
    3. G3. TRAYECTORIA .
  8. B. LLENA Y FINA (RECTA O CURVA
    1. B1. LINEAS FICTICIAS VISTAS
    2. B2. LINEAS DE COTA
    3. B4. LINEAS DE REFERENCIA
    4. B3. LINEAS DE PROYECCION
    5. B5. RAYADAS
    6. B6. CONTORNOS DE SECCIONES ABATIDAS
    7. B7. EJES CORTOS
  9. A. LLENA Y GRUESA
    1. A1. CONTORNOS VISTOS
    2. A2. ARISTAS VISTAS
  10. C. LLENA FINA A MANO ALZADA
    1. C1. LIMITES DE VISTAS O CORTES PARCIALES O INTERRUMPIDOS
ESCALAS
1. ES LA RELACION ENTRE LA DIMENCION DIBUJADA
  1. ESCALA NORMALIZADAS

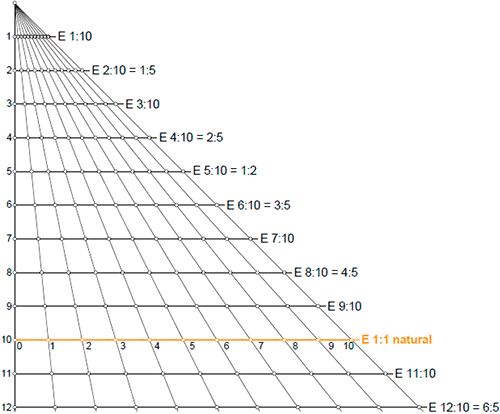

  2. ESCALA DECIMAL DE TRASVERSAL
  3. ESCALIMETRO
    1. SE UTILIZA PARA LA PRACTICA AVITUAL DEL DIBUJO
VISTAS
1. SON LAS CARAS DE UN OBJETO
  1. HAY 6 CARA
    1. VISTA A:VISTA DE FRENTE O ALZADO
    2. VISTA B. VISTA SUPERIOR O PLANTA
    3. VIATA C. VISTA DERECHA O LATERAL DERECHA
    4. VISTA D. VISTA IZQUIERDA O LATERAL DERECHA
    5. VISTA E. VISTA INFERIOR
    6. VISTA F. VISTA SUPERIOR
  2. LAS MAS IMPORTANTES
    1. ALZADO
    2. PERFIL IZQUIERDO
    3. PLANTA

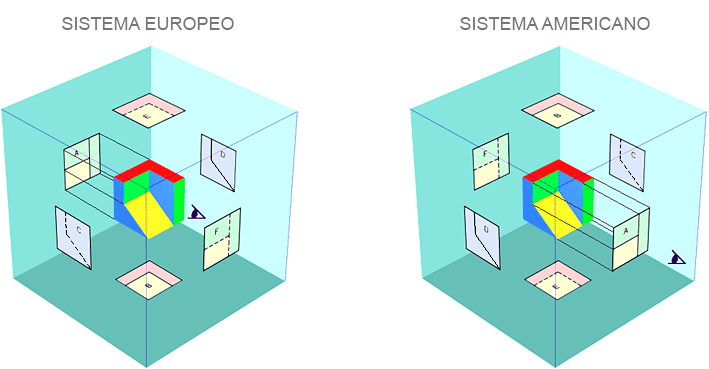

SISTEMAS
1. HAY DOS SISTEMAS
2. SE OBTIENEN EN DOS DIMENSIONES
CORTES Y SECCIONES SECCIONES
1. GENERALIDADES SOBRE RAYADO
2. ELEMENTOS QUE NO SE SECCIONAN NI SE CORTAN
3. SECCIONES DE ESPESOR O REDUCCION
4. GENERALIDADES Y TIPOS DE CORTES
  1. CORTE POR PLANO AUXILIAR
  2. CORTE PARCIAL
  3. CORTE A 90° O SEMICORTE
  4. CORTE TOTAL POR GIRO
  5. CORTE POR PLANOS SUCESIVOS
  6. CORTE POR PLANOS PARALELOS
  7. CORTE TOTAL POR UN SOLO PLANO
5. PENETRACCION
6. VISTAS PARCIALES DE PIEZAS SIMETRICAS
7. SECCIONES
  1. SECCION ABATIDA SIN DESPLAZAMIENTO
  2. SECCION ABATIDA CON DESPLAZAMIENTO
  3. SECCION ABATISA SUCESIVAS
8. PARTES SITUADAS DELANTE DEL PLANO DE CORTE
9. VISTAS INTERRUMPIDAS
