Conceptos generales de la
electrocardiografía y electrofisiología

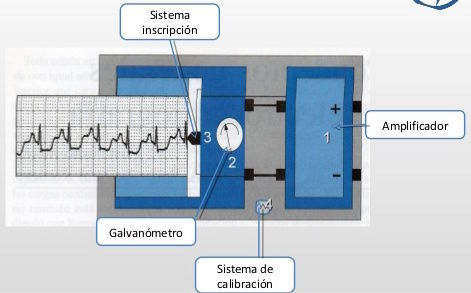

- Electrocardiografo

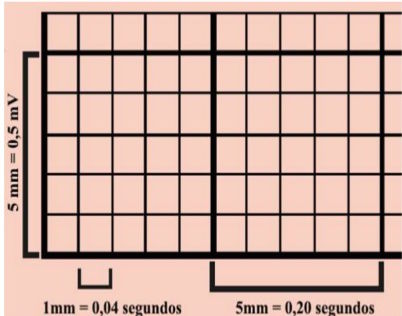

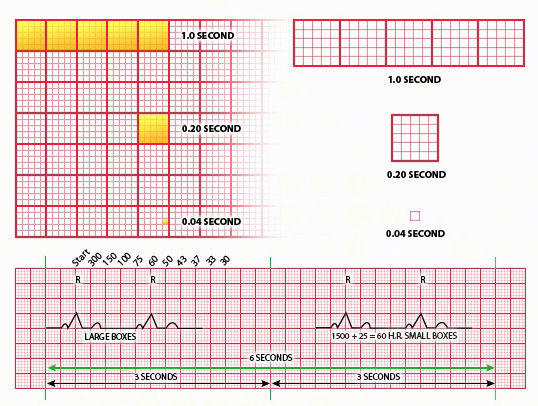

- Papel de inscripción
- velocidad 25 mm/s
- velocidad 25 mm/s
- Papel de inscripción

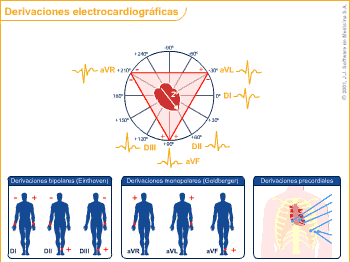

- Derivaciones
- Derivaciones del plano
frontal
- Derivaciones bipolares
- DI
- TRIÁNGULO DE
EINTHOVEN
- TRIÁNGULO DE
EINTHOVEN
- DII
- DIII
- Diferencia potencial entre dos puntos
- DI
- Derivaciones bipolares

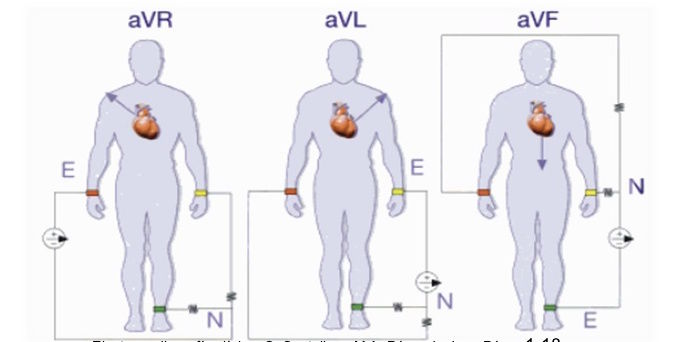

- Derivaciones
monopolares de
extremidades
- Derivaciones del plano
Horizontal ( Precordiales)
- Derivaciones del plano
frontal
- Registro
- Conectar a corriente eléctrica
- Colocación de electrodos
- Comprobar calibración
- Revisar velocidad de papel
- Conectar a corriente eléctrica

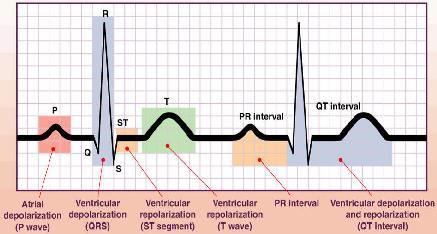

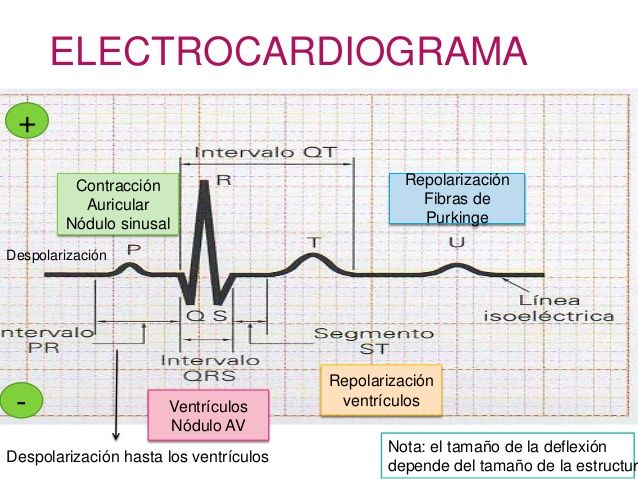

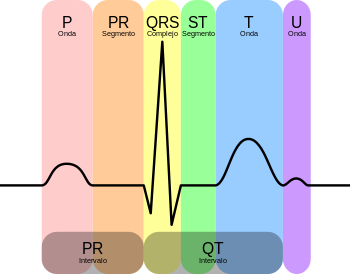

- Ondas
- P
- Despolarización de atrios
Morfología redondeada
Duración max 0.10 s (2.5mm)
Voltaje máximo de 0.25 (2.5 mm)
Positiva en todas las
derivaciones excepto en aVR (-) y
V1 (isodifásica)
- HECHO POR: SILVANA CASTELÁN SÁNCHEZ
UNAM FACULTAD DE MEDICINA.
- BASADO EN LA LECTURA "CONCEPTOS GENERALES DE LA
ELECTROCARDIOGRAFÍA" C. CASTELLANOS
- BASADO EN LA LECTURA "CONCEPTOS GENERALES DE LA
ELECTROCARDIOGRAFÍA" C. CASTELLANOS
- HECHO POR: SILVANA CASTELÁN SÁNCHEZ
UNAM FACULTAD DE MEDICINA.
- Despolarización de atrios
Morfología redondeada
Duración max 0.10 s (2.5mm)
Voltaje máximo de 0.25 (2.5 mm)
Positiva en todas las
derivaciones excepto en aVR (-) y
V1 (isodifásica)

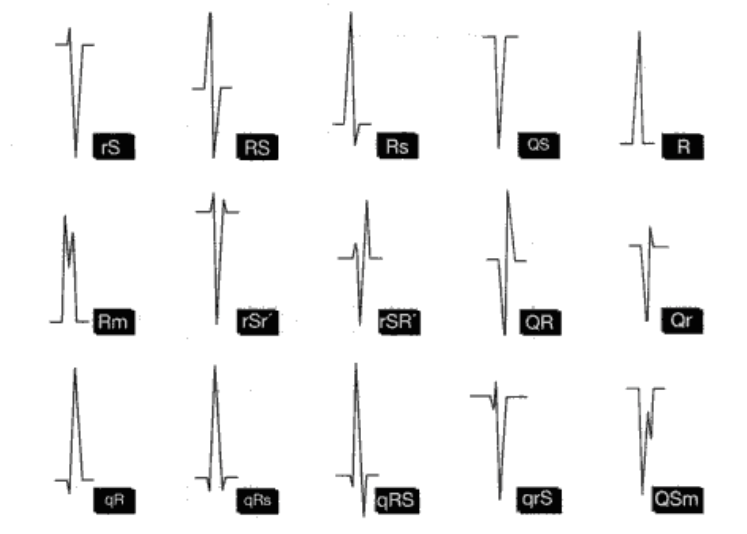

- QRS
- Despolarización de ventrículos
Duración 0.06 a 0.10 s Diferentes
morfología (+, - , bifásica)
- Repolarización atrial ( enmascarada)
- Despolarización de ventrículos
Duración 0.06 a 0.10 s Diferentes
morfología (+, - , bifásica)
- T
- Repolarizacion de ventrículos
Positiva en todas las
derivaciones excepto en aVR
- Repolarizacion de ventrículos
Positiva en todas las
derivaciones excepto en aVR
- U
- Habitualmente positiva Se desconoce
su origen exacto se postula que sea
repolarización de músculos papilares
- Habitualmente positiva Se desconoce
su origen exacto se postula que sea
repolarización de músculos papilares
- Intervalo RR
- La medida de este dependera de la frecuencia cardíaca
- La medida de este dependera de la frecuencia cardíaca
- Intervalo PP
- La medida depende de la frecuencia cardiaca
- La medida depende de la frecuencia cardiaca
- Intervalo PR
- Representa el retraso fisiológico que sufre el estímulo que viene de los atrios a su paso
por el nodo AV, Mide entre 0.12 - 0.20 s . Cuando es inferior se dice que la conducción AV
está acelerada (Sd. premeditación). Si este es superior decimos que la conducción AV esta
lenta (Bloqueo AV Grado I ).
- Representa el retraso fisiológico que sufre el estímulo que viene de los atrios a su paso
por el nodo AV, Mide entre 0.12 - 0.20 s . Cuando es inferior se dice que la conducción AV
está acelerada (Sd. premeditación). Si este es superior decimos que la conducción AV esta
lenta (Bloqueo AV Grado I ).
- Intervalo QRS
- Mide el tiempo total de desvalorización ventricular. Mide 0.06 - 0.10s
- Mide el tiempo total de desvalorización ventricular. Mide 0.06 - 0.10s
- Segmento ST
- Período de inactividad que separa la desvalorización
ventricular de la repolarización ventricular.
Normalmente es isoeléctrico
- Punto J: identifica cuando un ST está
desnivelado con respecto ala linea isoeléctrica
(DX: Cardiopatía isquémica)
- Período de inactividad que separa la desvalorización
ventricular de la repolarización ventricular.
Normalmente es isoeléctrico
- Intervalo QT
- Sístole eléctrica ventricular. Su
medida depende de la
frecuencia cardiaca
- QTc = Fórmula de Bazett
- Sístole eléctrica ventricular. Su
medida depende de la
frecuencia cardiaca
- P
