ECG NORMAL

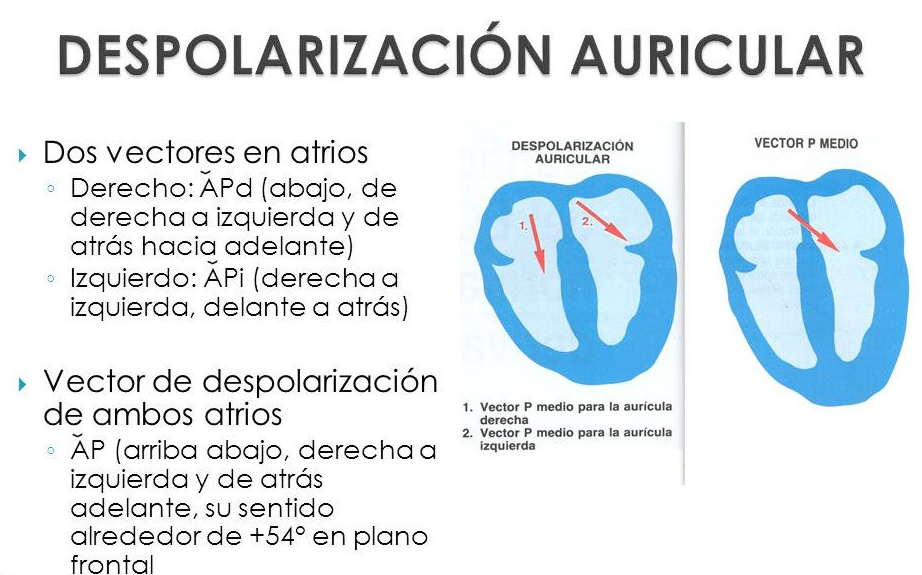

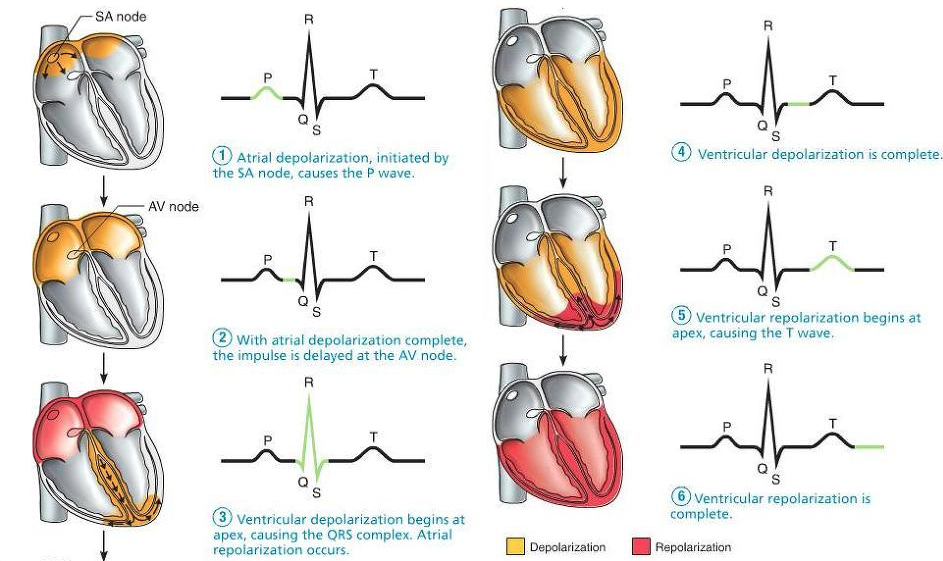

  1. ACTIVACIÓN NORMAL DE ATRIOS

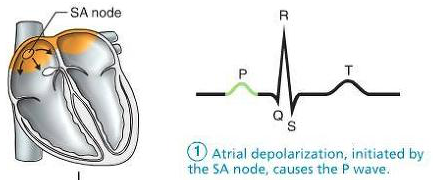

    1. Impulso en nodo sinusal --> despolarización de atrios a través de haces internodales
      1. ONDA P
        1. Tiempo que tarda en despolarizarse los atrios
          1. 0.07 - 0.10 s
          2. POSITIVA : V2 - V6
            1. NEGATIVA: aVR
            2. ISODIFÁSICA: V1
              1. VOLTAJE: 2.5mm
          3. ACTIVACIÓN NORMAL DE UNIÓN ATRIOVENTRICULAR
            1. Casi al mismo tiempo que el AD
              1. NODO AV
                1. 2/3
                  1. Retraso en conducción por cel. de cond. lentas

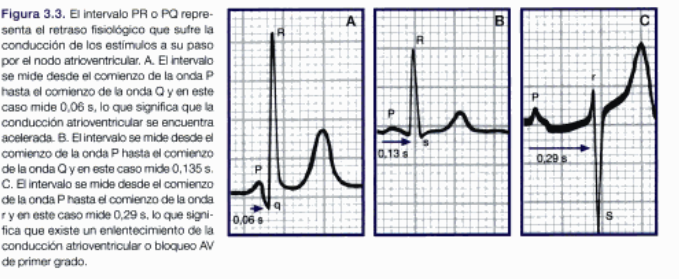

                    1. SEGMENTO PR
                      1. 0.12 - 0.20
                        1. Depende de FC
                  2. 1/3
                    1. Cel. de conducción rápida

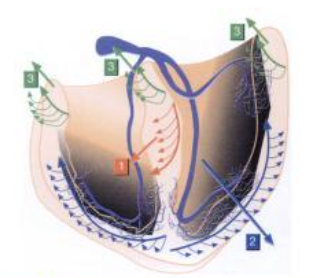

                2. ACTIVACIÓN NORMAL DE VENTRÍCULOS
                  1. HAZ DE HIS
                    1. Sist. Purkinje

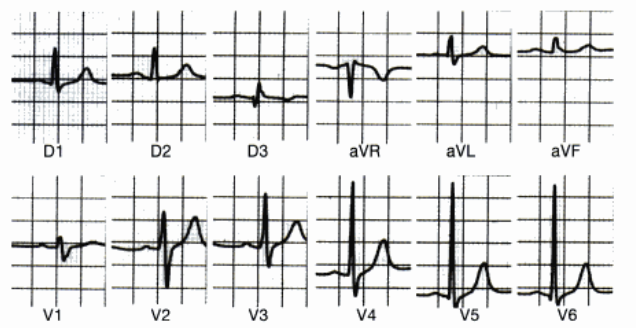

                    2. Plano Horizontal
                      1. V1 - V2: VECTOR 1
                        1. rS
                        2. Pared libre: VECTOR 2
                          1. RS
                          2. V5 - V6: Vector septal
                            1. qRs

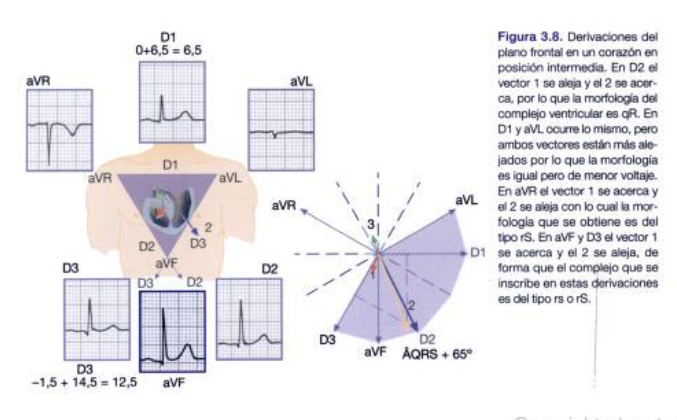

                          3. Plano Frontal
                            1. Morfología del complejo de despolarización ventricular se altera dependiendo de la posición del corazón
                              1. Eje Anteroposterior
                                1. VERTICAL
                                  1. QRS: D3 y aVF
                                    1. qR
                                  2. HORIZONTAL
                                    1. QRS: D1 Y aVL
                                      1. qR

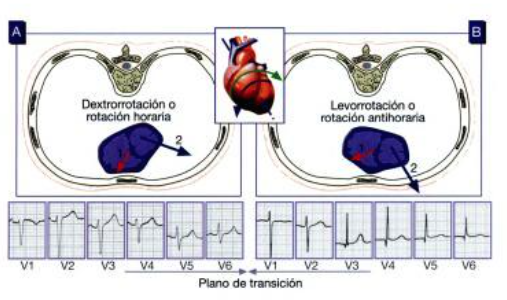

                                  3. Eje Longitudinal
                                    1. DEXTRORROTACIÓN
                                      1. Vent. D
                                        1. rS
                                          1. REALIZADO POR: SILVANA CASTELÁN SÁNCHEZ UNAM FACMED
                                            1. FUENTE: CAP. 3 " ELECTROCARDIOGRAMA NORMAL" C. CASTELLANOS
                                      2. LEVORROTACIÓN
                                        1. Vent I.
                                          1. V3 - V6
                                            1. qRs
                                            2. V1 - V2
                                              1. RS
                                    2. REPOLARIZACIÓN NORMAL DE VENTRÍCULOS

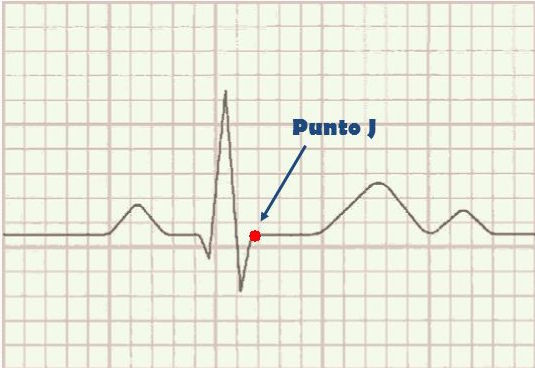

                                      1. SEGMENTO ST
                                        1. Isoeléctrico
                                        2. ONDA T
                                            1. Onda T negativa en V1 - V3 / V4
                                              1. 25% Mujeres, Niños < 5 a , Raza negra
