DIBUJO PROYECTIVO Unidad 2.
  1. FORMATOS NORMALIZADOS
    1. Los formatos son las dimensiones que debe tener una hoja con respecto a su largo y ancho en mm.
      1. La normativa de los tamaños es ICONTEC 1981. NTC 1687
        1. A0
          1. Dimensiones 841 x 1180
            1. A1
              1. Dimensiones 594 x 841
                1. A2
                  1. Dimensiones 420 x 594
                    1. A3
                      1. Dimensiones 297 x 420
                        1. A4
                          1. Dimensiones 210 x 297
                            1. A5
                              1. Dimensiones 148 x 210
                2. Las margenes son
                  1. formatos A0 y A1
                    1. 20 mm
                      1. Formatos A2 , A3, A4
                        1. 10 mm
                          1. se debe definir un margen de archivado de una anchura mínima de 20 mm., en el lado opuesto al cuadro de rotulación.
                      2. Rotulacion
                        1. 170 mm de ancho y 35 mm de alto, la subdivision dede ser de 7 partes de 24,3 mm
                      3. LINEAS NORMALIZADAS

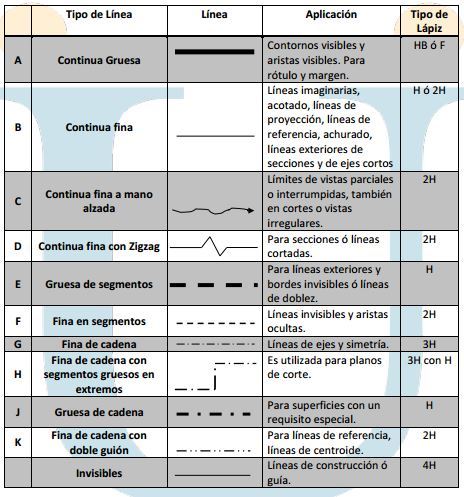

                        1. Se identifican tipos de lineas, espesores con la normatividad ISO 128-82
                          1. Linea gruesa continua
                            1. Línea delgada continua
                              1. Línea gruesa discontinua.
                                1. Línea delgada discontinua
                                  1. Linea gruesa a segmentos
                                    1. Linea zigzag
                                      1. Linea fina a mano alzada
                                        1. Linea fina y gruesa de cadena
                        2. ESCALAS NORMALIZADAS
                          1. La escala es la relación existente entre un objeto representado con el objeto real.
                            1. ESCALA NATURAL 1:1
                              1. es la escala real de un objeto, cuando se representa con las dimensiones reales y queda del mismo tamaño que el objeto en su realidad
                              2. ESCALA DE REDUCCION 1:2
                                1. Es cuando la representación en el dibujo es de menor tamaño que el objeto real, pero conserva la proporción. Se reduce a la mitad.
                                2. ESCALA DE AMPLIACION 2:1
                                  1. Un dibujo que señale una escala de 2:1 está indicando que el objeto real está representado al doble de su tamaño real
                              3. VISTAS
                                1. Frontal, superior, lateral derecha e izquierda, inferior y posterior
                                  1. Vistas auxiliares
                                    1. Son vistas adicionales que amplían la información del objeto y son señaladas por medio de flechas e identificada por una letra mayúscula en posición de lectura
                                    2. Vistas parciales
                                      1. Estas vistas solo muestran un sector del objeto, no necesita mostrar la vista completa del objeto, se muestra una vista parcial cortada por una línea en zigzag delgada (tipo D)
                                      2. Vistas locales
                                        1. Cuando no se considere necesario presentar una vista completa del objeto se puede presentar esta vista, dejando en claro que esta opción no permite ambigüedades por lo que es necesario que el objeto al cual se le haga una vista local sea simétrico
                                      3. SECCIONES-CORTES-ROTURAS
                                        1. Cortes

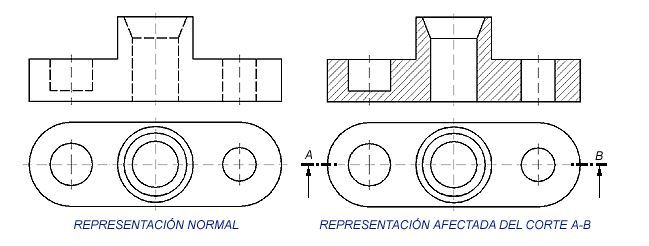

                                          1. Es el artificio mediante el cual, en la representación de una pieza, eliminamos parte de la misma, con objeto de clarificar y hacer más sencilla su representación y acotación.
                                          2. Seccion

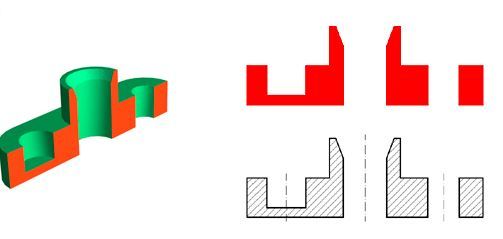

                                            1. Es la intersección del plano de corte con la pieza, no se representa el resto de la pieza que queda detrás de la misma. Siempre que sea posible, se preferirá representar la sección, ya que resulta más clara y sencilla su representación.
                                            2. Rotura

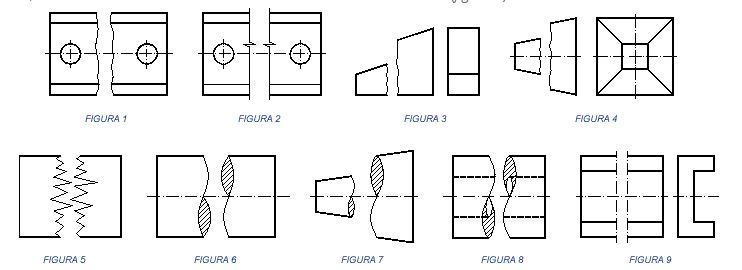

                                              1. Las roturas ahorran espacio de representación, al suprimir partes constantes y regulares de las piezas, y limitar la representación, a las partes suficientes para su definición y acotación.
