- Vistas
- Principios generales
de presentación
- Aplica a toda clase de dibujos
técnicos (mecánicos, eléctricos,
arquitectónicos, de ingeniería
civil, etc.)
- Designación de
las vistas
- Vista en dirección a = vista de frente
- Vista en dirección b = vista de superior
- Vista en dirección c = vista de izquierda
- Vista en dirección d = vista de derecha
- Vista en dirección e = vista de inferior
- Vista en dirección f = vista de posterior
- Vista en dirección a = vista de frente
- Aplica a toda clase de dibujos
técnicos (mecánicos, eléctricos,
arquitectónicos, de ingeniería
civil, etc.)
- Posición relativa de la vista
- El método de proyección del
primer ángulo (conocido antes
como método E)
- Vista superior (b) se coloca debajo
- Vista inferior (e) se coloca arriba
- Vista izquierda (c) se coloca a la derecha
- Vista derecha (d) se coloca a la izquierda
- Vista posterior (f) se puede colocar
a la izquierda o a la derecha, según
convenga.
- Vista superior (b) se coloca debajo
- El método de
proyección del tercer
ángulo (conocido antes
como método A)
- Vista superior (b) se coloca arriba
- Vista inferior (e) se coloca debajo
- Vista izquierda (c) se coloca a la izquierda
- Vista derecha (d) se coloca a la derecha
- Vista posterior (f) se puede colocar a la
izquierda o a la derecha, según convenga.
- Vista superior (b) se coloca arriba
- Disposición de las vistas
utilizando flechas de
referencia
- El método de proyección del
primer ángulo (conocido antes
como método E)
- Selección de las vistas
- Usar la vista que proporcione mayor
información sobre un objeto como
vista de frente o principal
- Cuando son
necesarias otras
vistas
- seleccionar según los
siguientes principios
- Limitar la cantidad de vistas y
secciones al mínimo necesario
- Evitar la necesidad de
contornos y aristas ocultos
- Evitar la repetición
innecesaria de detalles
- Limitar la cantidad de vistas y
secciones al mínimo necesario
- seleccionar según los
siguientes principios
- Cuando son
necesarias otras
vistas
- Usar la vista que proporcione mayor
información sobre un objeto como
vista de frente o principal
- Vistas auxiliares
- Complementa las
vistas normales
- Logra la representación de superficies
y formas de los objetos, piezas o
estructuras en dimensión real,
- teniendo en cuenta que dichas
superficies de observan
distorsionadas en las vistas normales
- teniendo en cuenta que dichas
superficies de observan
distorsionadas en las vistas normales
- Logra la representación de superficies
y formas de los objetos, piezas o
estructuras en dimensión real,
- Complementa las
vistas normales
- Vistas parciales
- Se usan cuando las vistas
completas no mejoran la
información necesaria.
- Esta deberá estar
cortada por una
delgada línea
punteada o por
líneas en zigzag
- Esta deberá estar
cortada por una
delgada línea
punteada o por
líneas en zigzag
- Se usan cuando las vistas
completas no mejoran la
información necesaria.
- Vistas locales
- Está permitido
presentar una vista
local en vez de una
completa
- Cuando se
trata de
objetos
simétricos
- Se dibuja con líneas
gruesas continuas
- Se dibuja con líneas
gruesas continuas
- Cuando se
trata de
objetos
simétricos
- Está permitido
presentar una vista
local en vez de una
completa
- Vistas
Especiales
- Vistas de
piezas
simétricas
- Piezas con uno o
varios ejes de
simetría
- Puede
representarse
dicha pieza
mediante una
fracción de su
vista
- Puede
representarse
dicha pieza
mediante una
fracción de su
vista
- Piezas con uno o
varios ejes de
simetría
- Vistas giradas
- Suelen presentarse en
piezas con brazos, que
forman ángulos de 90°
- Suelen presentarse en
piezas con brazos, que
forman ángulos de 90°
- Vistas de
piezas
simétricas
- Principios generales
de presentación

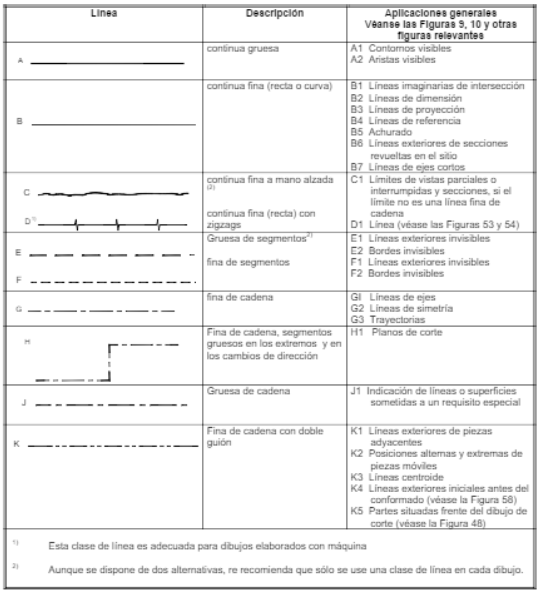

- Tipos de Lineas
- Espesor de las líneas
- Se escoge el espesor de las
líneas de acuerdo con el
tamaño y la clase de dibujo
- 0,18. 0,25. 0,35. 0,5.
0,7. 1. 1,4 y 2 mm
- 0,18. 0,25. 0,35. 0,5.
0,7. 1. 1,4 y 2 mm
- Se escoge el espesor de las
líneas de acuerdo con el
tamaño y la clase de dibujo
- Espesor de las líneas

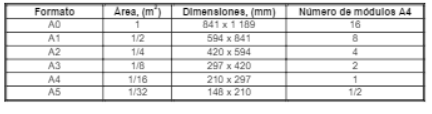

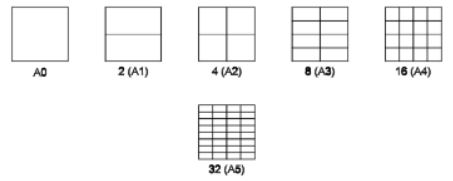

- Formatos
normalizados
- Se definen por sus
superficies y sus
dimensiones

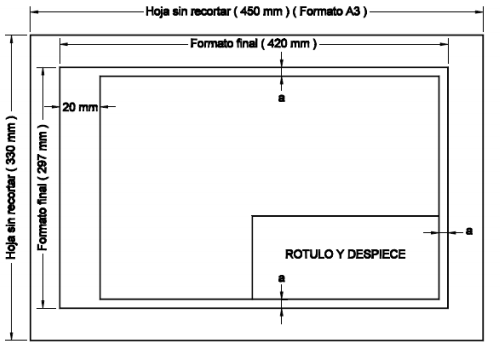

- Formato y plegado
- Margen para el archivado: se obtiene
dejando 2000 en el borde izquierdo del
formato final
- Recuadro de zona útil: 10 mm
para formatos A0 y A2, 5mm para
formatos A3 y A5
- Recuadro de zona útil: 10 mm
para formatos A0 y A2, 5mm para
formatos A3 y A5
- Margen para el archivado: se obtiene
dejando 2000 en el borde izquierdo del
formato final
- Se definen por sus
superficies y sus
dimensiones
- Escalas
- Relación existente entre la dimensión
lineal de un elemento de un objeto
tal como se representa en el dibujo y
la dimensión real del mismo
elemento.
- Escala natural
- Escala con relación 1:1
- Escala con relación 1:1
- Escala de ampliación
- Escala en al cual la
relación es mayor
de 1:1
- Escala en al cual la
relación es mayor
de 1:1
- Escala de reducción
- Escala en la cual la
relación es menor
de 1:1
- Escala en la cual la
relación es menor
de 1:1
- Escala natural
- Relación existente entre la dimensión
lineal de un elemento de un objeto
tal como se representa en el dibujo y
la dimensión real del mismo
elemento.
